Praxis des EKG-Schreibens

5.10.3. Praxis des EKG-Schreibens#

In der Praxis ergeben sich daraus zwei Anwendungsfälle:

Rhythmusstreifen: Bestehend aus den Extremitätenableitungen zur Beurteilung des Herzrhythmus und zum Monitoring.

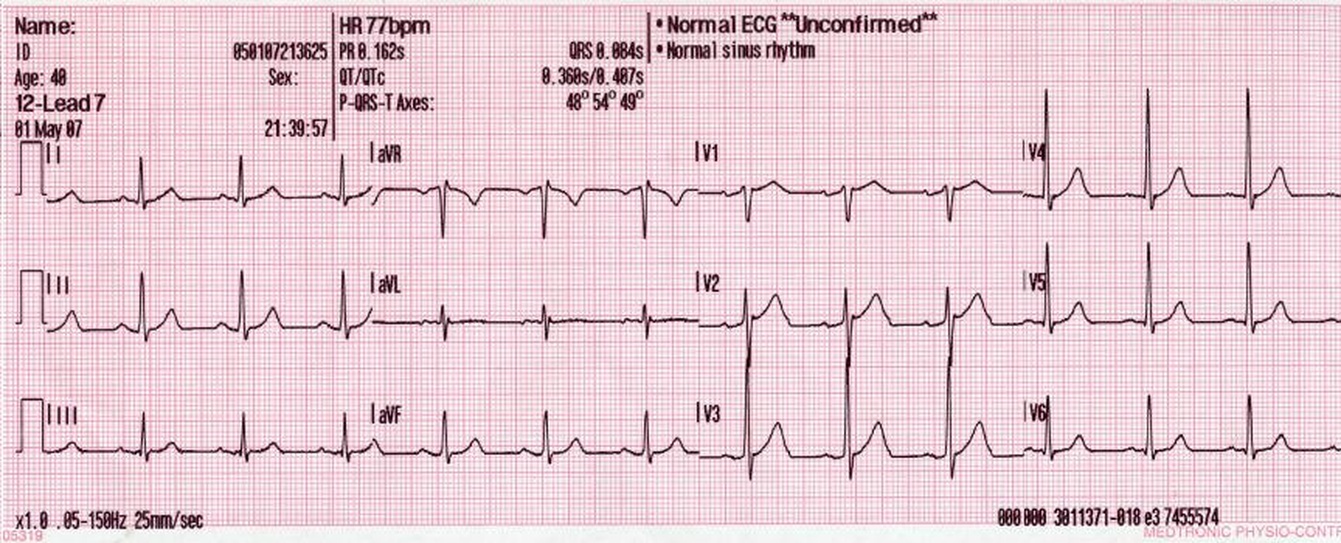

12-Kanal-EKG: Bestehend aus den Extremitätenableitungen und den Brustwandableitungen zur Diagnostik des Herzrhythmus und zur Diagnose und Lokalisation von Herzschädigungen, vorwiegend des Herzmuskels. Störungen können damit der jeweiligen Herzregion zugeordnet werden. Wenn vorhanden, ist das 12-Kanal-EKG (“12er”) für die Diagnostik das Mittel der Wahl.

Tab. 34 Farbe und Standardpositionen der EKG-Elektroden#
Elektrode	Position	Alternative Position
ROT	Rechte Hand	Rechte Schulter
GELB	Linke Hand	Linke Schulter
GRÜN	Linker Fuß	Linke Leiste
SCHWARZ	Rechter Fuß	Rechte Leiste
V1	4. ICR rechts vom Sternum
V2	4. ICR links vom Sternum
V3	Mitte zwischen V2 und V4
V4	5. ICR links in der Verlängerung der Schlüsselbein-Mittellinie
V5	5. ICR vordere Achsellinie (zw. V4 und V6)
V6	6. ICR in der mittleren Achsellinie
